精创鑫离线式X-RAY点料机XC-3100 SMT智能点料机

精创鑫离线式X-RAY点料机XC-3100 SMT智能点料机


精创鑫离线式X-RAY点料机XC-3100 SMT智能点料机


离线式X-RAY点料机 XC-3100功能

精准点货、点胶能力、智能读码、数据管理

应用范围:SMT料盘、乱料、电子元器件 检测速度:6-105 料盘大小:7-15寸 准确率:99.99%


离线式X-RAY点料机 XC-3100特点

精准点数最小01005识别正确率高达99.99%6可同时点不同料盘,同时成像,自动编号,计数点数能力无惧异型料、散料、多盘6-10秒快速读数智能读码读取料盘全部标签码并输出MES减少工序数目,缩短流程路线,提高效率数据管理对接MES,数据自动更新自带数据库,提供查询打印


离线式X-RAY点料机 XC-3100优势

1、操作方便,精准快速的功能,在取代人工计数的基础上大大提高了工作效率及工作质量

2、可侦查测漏,方便点料、发料、领料作业

3、可全面掌控厂内零件数量,避免库存有积压,体积小,重量轻,携带方便。

4、专为料带式零件设计,7-15寸料盘皆可使用。

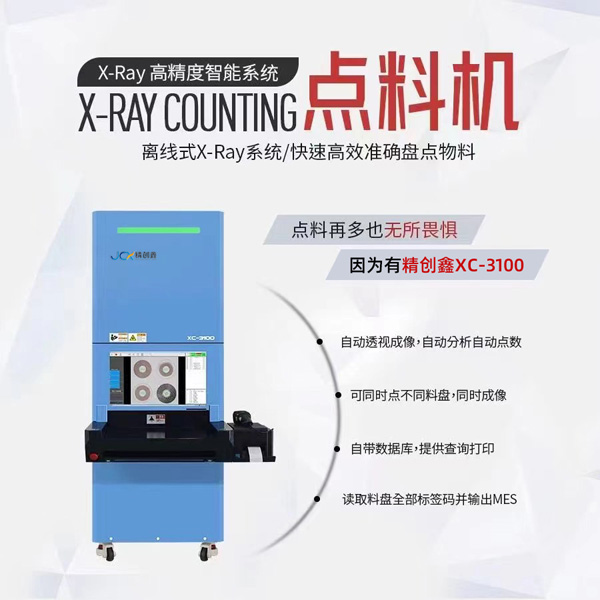

精创鑫离线式X-RAY点料机XC-3100 SMT智能点料机 (图1)



离线式X-RAY点料机 XC-3100参数

Medel:XC-3100

X-ray 光管类型:封闭式

空间分辨率:30um

光管电压:50kv(实际80kv限制50KV)

光管电流:1000uA

点料速度:6-10 5 /4盘(CHIP 0201)

误判率(0201):50.01%

准确率:99.99%(0201为例)

可检最大料盘直径:415mm(4.15INCH)

可检最大料母高度:1-80mm

可检测最小零件尺寸:01005

可检测料盘最大重量:s10kg

成像精度:85um

成像尺寸:430+430mm

分辨率:3072-3072Px

机器尺寸:950*1460*1860mmLW*H)

机器重量:450k9

操作系统:WINDOWS 10

电源/功率:AC110-220V50-60HZ 1200W

辐射安全测试:<1 uSV/H

像柔精度:s2um

高度分辨率:s0.37um

检测能力:最小检测元件 ≤01005

重复性测试:22.0sigma

平台运动方式:自动

CYCLE TIME:510s/次

取像方式:平板数字成像

相机像素尺寸:不大于100um

CE认证:有:BS-5191126500

国家趟免:有

辐射安全许可证:有
